🇮🇹 Audison Forza AF C8.14 bit | آمپلی‌پروسسور حرفه‌ای ایتالیایی
بررسی تخصصی آمپلی‌پروسسور Audison Forza AF C8.14 bit؛ از معماری داخلی تا تنظیمات حرفه‌ای DSP
ترکیب مهندسی صوت ایتالیا، آمپلی‌فایر قدرتمند و پردازشگر ۱۴ کاناله
در سیستم‌های صوتی حرفه‌ای خودرو، کیفیت نهایی تنها به قدرت آمپلی‌فایر یا قیمت بلندگوها وابسته نیست. نحوه پردازش سیگنال، کنترل فرکانس‌ها، هماهنگی زمانی بلندگوها، مدیریت فاز و کیفیت تقویت صدا عواملی هستند که می‌توانند یک سیستم معمولی را به مجموعه‌ای با صدای دقیق، متعادل و طبیعی تبدیل کنند.
آمپلی‌پروسسور Audison Forza AF C8.14 bit یکی از محصولات پیشرفته برند ایتالیایی اودیسون است که با ترکیب یک آمپلی‌فایر ۸ کاناله کلاس D و یک پردازشگر دیجیتال ۱۴ کاناله، راهکاری قدرتمند برای ساخت سیستم‌های صوتی کیفیتی و اکتیو خودرو ارائه می‌دهد.
این دستگاه تنها یک آمپلی‌فایر چندکاناله نیست؛ بلکه مرکز مدیریت سیگنال صوتی خودرو محسوب می‌شود. از دریافت صدای پخش فابریک و اصلاح مشکلات آن گرفته تا کنترل مستقل ووفرها، توییترها، میدرنج‌ها و ساب‌ووفرها، همگی از طریق پردازشگر داخلی دستگاه قابل مدیریت هستند.
مهم‌ترین مزیت این ساختار، کاهش نیاز به تجهیزات متعدد، ساده‌ترشدن سیم‌کشی سیگنال و افزایش دقت تنظیمات سیستم صوتی است.

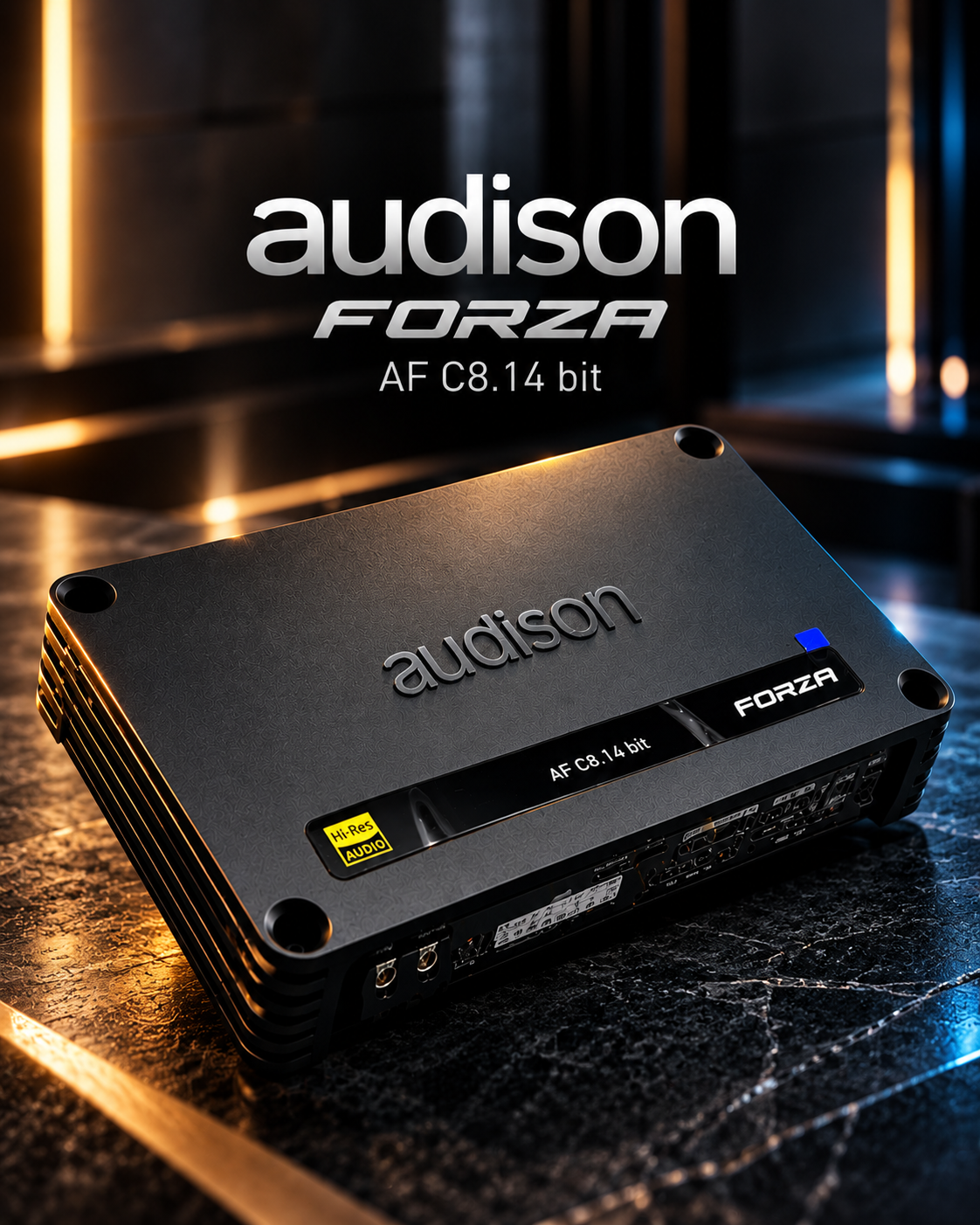

طراحی و ساختار Audison Forza AF C8.14 bit
سری Forza با هدف ارائه قدرت تقویت بالا، کیفیت صوتی حرفه‌ای و امکانات پیشرفته پردازش دیجیتال توسعه یافته است.
مدل AF C8.14 bit دارای بدنه‌ای فشرده با طراحی صنعتی و ساختار تقویت‌کننده کلاس D است. این طراحی امکان نصب دستگاه در قسمت‌های مختلف خودرو را فراهم می‌کند؛ از زیر صندلی و فضای جانبی صندوق گرفته تا محفظه‌های مناسب تجهیزات صوتی.
ابعاد دستگاه برابر با ۲۰۰ × ۱۳۴ × ۴۷ میلی‌متر است. با وجود این اندازه جمع‌وجور، هشت کانال تقویت‌شده و چهارده کانال پردازش مستقل در اختیار نصاب قرار دارد.
استفاده از فناوری کلاس D موجب افزایش راندمان تبدیل انرژی به توان صوتی و کاهش اتلاف انرژی نسبت به بسیاری از طراحی‌های کلاسیک می‌شود.
اودیسون برای این مدل راندمان ۸۱ درصد در توان نامی اعلام کرده است.
البته راندمان بالا به معنی عدم تولید گرما نیست؛ انتخاب محل نصب، گردش هوا و رعایت فضای مناسب اطراف دستگاه همچنان اهمیت دارد.
قدرت واقعی آمپلی‌فایر؛ ۸۰۰ وات RMS
یکی از ویژگی‌های اصلی این محصول، ارائه توان واقعی قابل‌توجه در هشت کانال مستقل است.
توان خروجی دستگاه به شرح زیر است:
- ۸ کانال ۶۵ وات RMS در امپدانس ۴ اهم
- ۸ کانال ۱۰۰ وات RMS در امپدانس ۲ اهم
- ۴ کانال ۲۰۰ وات RMS در حالت بریج با بار ۴ اهم
- مجموع توان خروجی ۸۰۰ وات RMS در حالت هشت کانال با بار ۲ اهم
توان‌های فوق بر اساس تغذیه ۱۴٫۴ ولت و شرایط اندازه‌گیری اعلام‌شده توسط سازنده هستند.
تفاوت توان خروجی در ۲ و ۴ اهم
در امپدانس ۴ اهم، هر کانال دستگاه توان ۶۵ وات RMS تولید می‌کند. این مقدار برای راه‌اندازی بسیاری از کامپوننت‌ها و بلندگوهای کیفیتی خودرو مناسب است.
با کاهش امپدانس بار به ۲ اهم، توان خروجی هر کانال به ۱۰۰ وات RMS افزایش پیدا می‌کند.
بنابراین هنگام انتخاب بلندگو، علاوه بر توان اسمی آن باید امپدانس واقعی و قابلیت تحمل توان بلندگو نیز بررسی شود.
نکته مهم این است که استفاده از بار ۲ اهم همیشه به معنی کیفیت صدای بهتر نیست. انتخاب امپدانس باید با توجه به نیاز سیستم، راندمان بلندگو، شرایط نصب و هد‌روم موردنیاز انجام شود.
قابلیت بریج‌کردن کانال‌ها
Audison AF C8.14 bit امکان بریج‌کردن جفت کانال‌های تقویت‌کننده را فراهم می‌کند.
در حالت بریج، دو کانال با یکدیگر ترکیب شده و می‌توانند توان ۲۰۰ وات RMS در بار ۴ اهم ارائه دهند.
این ویژگی برای راه‌اندازی برخی ووفرهای قدرتمند یا بلندگوهایی که به توان بیشتری نیاز دارند مفید است.
بااین‌حال، بریج‌کردن کانال‌ها باید مطابق جفت‌کانال‌های مجاز دستگاه انجام شود و بار ۲ اهم نباید بدون تأیید سازنده به خروجی بریج متصل شود.
معماری داخلی پردازشگر DSP؛ چرا ۱۴ کانال اهمیت دارد؟
درون AF C8.14 bit یک پردازشگر دیجیتال صوتی پیشرفته قرار دارد که وظیفه مدیریت دقیق سیگنال را بر عهده می‌گیرد.
پردازنده اصلی دستگاه از خانواده Analog Devices با مدل ADAU1467 است.
این پردازنده برای کاربردهای حرفه‌ای صوتی و سیستم‌های الکترونیکی خودرو طراحی شده و در این محصول عملیات پردازش را با نرخ ۹۶ کیلوهرتز انجام می‌دهد.
تفاوت ۸ کانال آمپلی‌فایر با ۱۴ کانال DSP
یکی از نکات مهم در شناخت این دستگاه آن است که ۱۴ کانال DSP به معنی وجود ۱۴ کانال آمپلی‌فایر داخلی نیست.
ساختار دستگاه شامل دو بخش است:
۸ کانال تقویت‌شده: برای اتصال مستقیم بلندگوها به خروجی آمپلی‌فایر.
۶ کانال خروجی پردازش‌شده: برای ارسال سیگنال به آمپلی‌فایرهای خارجی.
بنابراین می‌توان هشت بلندگو یا کانال صوتی را مستقیماً توسط آمپلی‌فایر داخلی راه‌اندازی کرد و برای شش کانال پردازشی دیگر از آمپلی‌فایرهای مجزا استفاده کرد.
این ساختار امکان طراحی سیستم‌های پیچیده با تعداد زیادی بلندگو را فراهم می‌کند.
برای مثال، در یک سیستم حرفه‌ای می‌توان توییتر، میدرنج و ووفر جلو را به‌صورت اکتیو راه‌اندازی کرد و هم‌زمان با استفاده از خروجی‌های پردازش‌شده، آمپلی‌فایر ساب‌ووفر یا کانال‌های تکمیلی را مدیریت کرد.
پردازش دیجیتال 24bit / 96kHz
یکی از ویژگی‌های مهم AF C8.14 bit، پردازش داخلی صدا با وضوح ۲۴ بیت و نرخ نمونه‌برداری ۹۶ کیلوهرتز است.
برای درک اهمیت این موضوع باید دو اصطلاح Bit Depth و Sample Rate را بشناسیم.
Bit Depth چیست؟
عمق بیت یا Bit Depth به دقت نمایش مقدار سیگنال دیجیتال ارتباط دارد.
پردازش ۲۴ بیتی فضای محاسباتی مناسبی برای مدیریت سطح صدا و انجام عملیات پردازش دیجیتال فراهم می‌کند.
این ویژگی در دستگاهی که هم‌زمان عملیات اکولایزر، کراس‌اوور، میکس سیگنال و تایم الاینمنت را انجام می‌دهد اهمیت دارد.
البته عدد ۲۴ بیت به‌تنهایی تضمین‌کننده کیفیت صوتی بالاتر نیست؛ کیفیت مدار آنالوگ، نویز، اعوجاج و طراحی الگوریتم‌های پردازش نیز تعیین‌کننده هستند.
Sample Rate چیست؟
نرخ نمونه‌برداری مشخص می‌کند در هر ثانیه چند نمونه از سیگنال صوتی در سیستم دیجیتال پردازش می‌شود.
نرخ‌های رایج عبارت‌اند از:
- 44.1kHz: استاندارد رایج موسیقی CD
- 48kHz: متداول در بسیاری از سیستم‌های دیجیتال
- 96kHz: نرخ پردازش داخلی این آمپلی‌پروسسور
- 192kHz: نرخ پشتیبانی‌شده توسط ورودی اپتیکال اصلی دستگاه
پردازش داخلی ۹۶ کیلوهرتز امکان کار با پهنای باند گسترده‌تر صوتی را فراهم می‌کند و در طراحی فیلترهای دیجیتال مزایای فنی دارد.
بااین‌حال، شنیدن تفاوت بین دو نرخ نمونه‌برداری به عوامل مختلفی وابسته است و نباید صرفاً از روی عدد Sample Rate درباره کیفیت نهایی سیستم قضاوت کرد.
تفاوت ورودی 192kHz با پردازش داخلی 96kHz
ورودی Optical اصلی دستگاه قابلیت دریافت سیگنال دیجیتال تا 24bit/192kHz را دارد.
اما پردازشگر داخلی DSP در نرخ ۹۶ کیلوهرتز کار می‌کند.
بنابراین دریافت فایل یا سیگنال ۱۹۲ کیلوهرتز به این معنی نیست که تمام مراحل پردازش داخلی نیز در همین نرخ انجام می‌شوند.
همچنین مبدل‌های آنالوگ به دیجیتال و دیجیتال به آنالوگ دستگاه از معماری ۲۴ بیتی با قابلیت ۱۹۲ کیلوهرتز استفاده می‌کنند.
این تفاوت میان مشخصات ورودی، مبدل‌ها و نرخ کاری پردازنده برای ارزیابی دقیق دستگاه اهمیت زیادی دارد.
مبدل‌های ADC و DAC؛ اتصال دنیای آنالوگ و دیجیتال
در یک آمپلی‌پروسسور حرفه‌ای، سیگنال صوتی باید با دقت بالا میان بخش‌های آنالوگ و دیجیتال جابه‌جا شود.
دو بخش اصلی این فرآیند عبارت‌اند از:
ADC یا Analog-to-Digital Converter: سیگنال آنالوگ ورودی را به اطلاعات دیجیتال تبدیل می‌کند.
DAC یا Digital-to-Analog Converter: سیگنال پردازش‌شده دیجیتال را برای بخش خروجی به سیگنال آنالوگ تبدیل می‌کند.
در Audison AF C8.14 bit از مبدل‌های Analog Devices شامل ADAU1978 و ADAU1966A استفاده شده است.
این مبدل‌ها بخشی از زنجیره پردازش دقیق سیگنال دستگاه هستند و در کنار پردازنده ADAU1467، مسیر پردازش دیجیتال صدا را تشکیل می‌دهند.
باید توجه داشت که ADC به‌عنوان مبدل آنالوگ به دیجیتال با پورتی که روی دستگاه با نام ADC مشخص شده متفاوت است. پورت ADC کاربرد ارتباطی دارد که در ادامه توضیح داده می‌شود.
ورودی‌های صوتی دستگاه
۱. ورودی High-Level هشت کاناله
این ورودی‌ها برای دریافت سیگنال از خروجی بلندگوی پخش فابریک خودرو طراحی شده‌اند.
در بسیاری از خودروهای جدید، تعویض پخش اصلی یا استفاده از خروجی RCA به‌آسانی امکان‌پذیر نیست.
در چنین شرایطی می‌توان سیگنال خروجی سیستم فابریک را به ورودی‌های High-Level دستگاه متصل کرد.
AF C8.14 bit دارای ۸ کانال ورودی High-Level است و محدوده سطح سیگنال مجاز این ورودی‌ها از ۲٫۲ تا ۲۲ ولت RMS اعلام شده است.
این قابلیت امکان اتصال به طیف وسیعی از سیستم‌های صوتی فابریک را فراهم می‌کند؛ مشروط بر اینکه سطح خروجی و ساختار الکتریکی سیستم فابریک با ورودی دستگاه سازگار باشد.
۲. ورودی Low-Level هشت کاناله
برای اتصال پخش‌های دارای خروجی RCA یا منابع صوتی آنالوگ می‌توان از ورودی‌های Low-Level دستگاه استفاده کرد.
حساسیت این ورودی‌ها از ۰٫۶ تا ۶ ولت RMS قابل تنظیم است.
تنظیم صحیح حساسیت ورودی برای جلوگیری از کلیپ‌شدن سیگنال و حفظ دامنه دینامیکی صدا ضروری است.
۳. ورودی Optical دیجیتال
ورودی اپتیکال S/PDIF امکان دریافت صدای دیجیتال از منابع سازگار را فراهم می‌کند.
این ورودی از سیگنال دیجیتال تا حداکثر ۲۴ بیت و ۱۹۲ کیلوهرتز پشتیبانی می‌کند.
از مزایای اتصال اپتیکال می‌توان به حذف مسیر انتقال آنالوگ بین منبع و پردازشگر و کاهش بعضی مشکلات مرتبط با اختلاف پتانسیل زمین اشاره کرد.
البته کیفیت نهایی همچنان به کیفیت منبع، فرمت سیگنال، تنظیمات DSP و عملکرد قسمت خروجی وابسته است.
۴. کارت توسعه F2O
کارت اختیاری Audison F2O برای افزایش انعطاف‌پذیری ورودی دیجیتال دستگاه طراحی شده است.
با نصب این کارت می‌توان یک ورودی دیجیتال اضافی از نوع Optical یا Coaxial S/PDIF در اختیار داشت.
نوع ورودی از طریق تنظیم مربوط به کارت انتخاب می‌شود.
حداکثر نرخ پشتیبانی‌شده برای ورودی دیجیتال افزوده‌شده توسط F2O برابر با 24bit/96kHz است.
خروجی‌های صوتی؛ کنترل مستقل بلندگوها
Audison AF C8.14 bit دارای هشت خروجی بلندگوی تقویت‌شده و شش خروجی صوتی پردازش‌شده برای اتصال به تقویت‌کننده‌های خارجی است.
این ترکیب برای طراحی سیستم‌های اکتیو اهمیت زیادی دارد.
در سیستم‌های پسیو، معمولاً یک کانال آمپلی‌فایر توسط کراس‌اوور غیرفعال میان ووفر و توییتر تقسیم می‌شود.
اما در سیستم اکتیو، هر درایور می‌تواند کانال تقویت اختصاصی داشته باشد و فرکانس‌های موردنیاز خود را مستقیماً از DSP دریافت کند.
مزیت راه‌اندازی اکتیو
در سیستم اکتیو می‌توان برای هر بلندگو به‌صورت مستقل موارد زیر را تنظیم کرد:
- فرکانس قطع پایین و بالا
- شیب کراس‌اوور
- سطح خروجی
- اکولایزر
- تأخیر زمانی
- قطبیت
- فیلترهای اصلاح فاز
نتیجه این ساختار، آزادی عمل بیشتر برای تنظیم دقیق پاسخ صوتی سیستم است.
معرفی کامل پورت‌های کنترلی دستگاه
علاوه بر ورودی‌ها و خروجی‌های صوتی، Audison AF C8.14 bit دارای مجموعه‌ای از اتصالات کنترلی است که نقش مهمی در نصب حرفه‌ای دارند.
ART؛ روشن‌شدن خودکار آمپلی‌فایر
ART مخفف Automatic Remote Turn-On است.
این قابلیت به دستگاه اجازه می‌دهد در شرایط سازگار، روشن و خاموش‌شدن سیستم را از روی وضعیت الکتریکی خروجی بلندگوی پخش فابریک تشخیص دهد.
بنابراین ممکن است نیازی به دریافت سیم ریموت مجزا از پخش خودرو نباشد.
ART به‌خصوص برای نصب روی خودروهایی که خروجی REM مستقل ندارند کاربردی است.
نکته مهم این است که عملکرد ART به ساختار خروجی صوتی خودرو وابسته است و در تمام خودروها یکسان نیست.
این قابلیت صرفاً تشخیص وجود موسیقی نیست؛ بلکه از ویژگی الکتریکی خروجی بلندگوی فابریک برای تشخیص وضعیت دستگاه استفاده می‌کند.
MAESTRO؛ یکپارچه‌سازی با سیستم صوتی فابریک
در کاربردهای سازگار، اتصال MAESTRO برای ارتباط با تجهیزات iDatalink Maestro AR استفاده می‌شود.
این سیستم امکان یکپارچه‌سازی برخی پردازشگرها و آمپلی‌فایرهای افترمارکت با تجهیزات صوتی فابریک خودرو را فراهم می‌کند.
بسته به مدل خودرو و تجهیزات واسط، ممکن است بتوان عملکردهای مرتبط با کنترل صوتی و یکپارچه‌سازی سیستم فابریک را حفظ کرد.
وجود این اتصال به معنی سازگاری خودکار با تمام خودروها نیست.
قبل از انتخاب Maestro AR باید مدل خودرو، سال ساخت، نوع سیستم صوتی، نسخه نرم‌افزار و هارنس موردنیاز بررسی شود.
DRCC؛ اتصال کنترلر خارجی
پورت DRCC برای اتصال کنترلرهای سازگار اودیسون طراحی شده است.
از جمله کنترلرهای مرتبط با خانواده Forza می‌توان به DRC AC و DRC MP CAN اشاره کرد.
این کنترلرها به راننده امکان می‌دهند بدون اتصال مجدد لپ‌تاپ، برخی عملکردهای سیستم را مدیریت کند.
قابلیت‌های قابل‌استفاده بسته به کنترلر و پیکربندی دستگاه می‌توانند شامل تنظیم صدای اصلی، تغییر سطح ساب‌ووفر، تغییر منبع صوتی، بی‌صداکردن سیستم و انتخاب حافظه‌های DSP باشند.
استفاده از این کنترلرها اختیاری است.
ADC؛ ارتباط با تجهیزات سازگار اودیسون
پورت ADC برای مدیریت و تبادل فرمان با تجهیزات دیگری طراحی شده که از استاندارد ارتباطی سازگار اودیسون پشتیبانی می‌کنند.
این پورت برای انتقال مستقیم صدای آنالوگ یا اتصال بلندگو استفاده نمی‌شود.
برای درک تفاوت آن با سایر ورودی‌ها، کافی است بدانیم کابل RCA سیگنال آنالوگ صدا را منتقل می‌کند، کابل Optical سیگنال صوتی دیجیتال را جابه‌جا می‌کند، اما پورت ADC کاربرد ارتباط و کنترل میان تجهیزات سازگار دارد.
اتصال هر تجهیز به این پورت باید مطابق دستورالعمل و سازگاری اعلام‌شده توسط سازنده انجام شود.
CTRL؛ ورودی و خروجی فرمان
بخش CTRL برای دریافت یا ارسال فرمان‌های کنترلی سیمی استفاده می‌شود.
اتصالات این قسمت شامل REM IN، REM OUT و دو ورودی فرمان قابل‌برنامه‌ریزی است.
REM IN: برای روشن‌کردن دستگاه با فرمان ریموت خارجی.
REM OUT: برای صدور فرمان روشن‌شدن به آمپلی‌فایرها یا تجهیزات سازگار دیگر.
CONTROL 1 و CONTROL 2: برای دریافت فرمان‌های قابل‌تعریف از طریق نرم‌افزار.
ورودی‌های فرمان قابل‌برنامه‌ریزی با سیگنال مثبت ۱۲ ولت فعال می‌شوند.
برای مثال، در یک نصب حرفه‌ای می‌توان از کلید کنترلی مناسب برای انتخاب حافظه مشخص DSP استفاده کرد.
USB؛ اتصال به نرم‌افزار bit Drive
دستگاه از طریق اتصال Micro USB به کامپیوتر متصل می‌شود.
این اتصال برای شناسایی دستگاه، پیکربندی کانال‌ها، تنظیم پردازشگر، ذخیره تنظیمات و مدیریت نرم‌افزاری استفاده می‌شود.
نرم‌افزار Audison bit Drive؛ مرکز مدیریت سیستم صوتی
یکی از مهم‌ترین نقاط قوت خانواده Forza، نرم‌افزار اختصاصی bit Drive است.
این نرم‌افزار امکانات گسترده‌ای برای تحلیل سیگنال، طراحی ساختار کانال‌ها و تنظیم دقیق پاسخ صوتی فراهم می‌کند.
به‌روزرسانی‌های جدید bit Drive امکانات مربوط به کالیبراسیون خودکار، اصلاح سیستم‌های فابریک و مدیریت به‌روزرسانی‌ها را نیز توسعه داده‌اند.
Input Configuration
در این قسمت نوع ورودی‌های استفاده‌شده مشخص می‌شود.
برای مثال می‌توان تعیین کرد که منبع اصلی سیستم، ورودی High-Level پخش فابریک، ورودی RCA یا ورودی Optical باشد.
انتخاب صحیح منبع و تنظیم سطح ورودی اولین مرحله مهم تنظیم دستگاه است.
Input Mixer
میکسر ورودی امکان ترکیب و مسیریابی سیگنال‌های مختلف را فراهم می‌کند.
در خودروهایی که سیستم فابریک سیگنال‌ها را به چند بخش فرکانسی تقسیم کرده، این قابلیت اهمیت زیادی دارد.
برای مثال ممکن است پخش فابریک فرکانس‌های پایین را به ووفر در و فرکانس‌های بالا را به توییتر ارسال کند.
در چنین شرایطی می‌توان با بررسی ساختار سیگنال و استفاده از ابزارهای مناسب، سیگنال موردنیاز را بازسازی یا ترکیب کرد.
البته ترکیب ورودی‌ها بدون بررسی فاز و تأخیر ممکن است باعث تداخل فرکانسی و افت کیفیت صدا شود.
De-EQ؛ اصلاح اکولایزر فابریک
بسیاری از خودروسازان روی صدای فابریک اکولایزر اختصاصی اعمال می‌کنند.
این تنظیمات برای بلندگوها، کابین و تجهیزات استاندارد خودرو طراحی شده‌اند.
در صورت تعویض بلندگوها یا اضافه‌کردن آمپلی‌فایر، همین تنظیمات ممکن است پاسخ صوتی نامناسبی ایجاد کنند.
De-EQ با هدف شناسایی و اصلاح تغییرات فرکانسی اعمال‌شده روی سیگنال ورودی استفاده می‌شود.
برای مثال اگر پخش فابریک بخش مشخصی از فرکانس‌های میانی را تقویت کرده باشد، سیستم تنظیم می‌تواند برای اصلاح آن اقدام کند.
De-Time؛ اصلاح تأخیر سیگنال فابریک
بعضی سیستم‌های صوتی خودرو از قبل روی کانال‌های مختلف تأخیر زمانی اعمال می‌کنند.
این تأخیرها برای ساختار اصلی بلندگوهای خودرو طراحی شده‌اند.
زمانی که قرار است یک سیستم اکتیو جدید تنظیم شود، وجود تأخیرهای قبلی می‌تواند فرآیند تایم الاینمنت را پیچیده کند.
قابلیت De-Time برای شناسایی و جبران تأخیرهای موجود در سیگنال ورودی کاربرد دارد.
اصلاح فاز ورودی
در سیستم‌هایی که سیگنال‌های فابریک با فیلترهای پیچیده تولید شده‌اند، صرفاً اصلاح پاسخ فرکانسی کافی نیست.
گاهی اختلاف فاز میان بخش‌های سیگنال باعث تداخل نامناسب هنگام ترکیب کانال‌ها می‌شود.
ابزارهای اصلاح فاز و All-Pass در پردازشگر کمک می‌کنند مشکلات زمانی و فازی سیگنال با دقت بیشتری مدیریت شوند.
تنظیمات کراس‌اوور؛ کنترل دقیق محدوده کاری بلندگوها
کراس‌اوور یکی از مهم‌ترین قسمت‌های تنظیم سیستم اکتیو است.
در AF C8.14 bit می‌توان نوع فیلتر و فرکانس قطع هر خروجی را متناسب با بلندگوی متصل انتخاب کرد.
انواع فیلتر شامل موارد زیر هستند:
High-Pass Filter یا HPF: فرکانس‌های پایین‌تر از محدوده انتخاب‌شده را تضعیف می‌کند.
Low-Pass Filter یا LPF: فرکانس‌های بالاتر از محدوده انتخاب‌شده را تضعیف می‌کند.
Band-Pass Filter یا BPF: یک محدوده مشخص فرکانسی را عبور می‌دهد.
Full Range: بدون اعمال محدودسازی فرکانسی از طریق کراس‌اوور مربوطه.
شیب کراس‌اوور
دستگاه از ساختارهای فیلتر مختلف پشتیبانی می‌کند، از جمله:
- Linkwitz-Riley
- Butterworth
- Bessel
- Chebyshev
- QLP
شیب‌های قابل انتخاب بسته به نوع فیلتر از ۶ تا ۴۸ دسی‌بل بر اکتاو هستند.
برای مثال شیب ۲۴ دسی‌بل بر اکتاو معمولاً تضعیف شدیدتری نسبت به شیب ۱۲ دسی‌بل بر اکتاو در خارج از محدوده عبور ایجاد می‌کند.
اما انتخاب شیب بالاتر همیشه به معنی نتیجه بهتر نیست.
پاسخ واقعی بلندگو، رفتار آکوستیکی کابین، اختلاف فاز و محدوده کاری ایمن درایور باید بررسی شوند.
مثال تنظیم کراس‌اوور در سیستم اکتیو
فرض کنیم یک کامپوننت دو‌راهه حرفه‌ای روی درهای جلو نصب شده و توییترها به کانال‌های مستقل اتصال دارند.
یک نقطه شروع فرضی می‌تواند به شکل زیر باشد:
ووفر جلو: HPF روی ۸۰ هرتز و LPF روی ۳۰۰۰ هرتز.
توییتر: HPF روی ۳۵۰۰ هرتز با شیب مناسب.
اما این اعداد تنظیم نهایی نیستند.
فرکانس امن توییتر به مشخصات آن، توان ورودی، شیب انتخابی و محدودیت مکانیکی وابسته است. انتخاب فرکانس نامناسب می‌تواند به بلندگو آسیب بزند.
تنظیم حرفه‌ای زمانی انجام می‌شود که علاوه بر مشخصات فنی، پاسخ آکوستیکی واقعی بلندگوها در کابین نیز اندازه‌گیری شود.
اکولایزر حرفه‌ای؛ کنترل پاسخ فرکانسی
AF C8.14 bit به تنظیمات اکولایزر ورودی و خروجی مجهز است.
اکولایزر خروجی از ساختار پارامتریک و گرافیکی مبتنی بر فیلترهای Biquad استفاده می‌کند.
برای هر کانال خروجی، ۱۵ بخش پردازشی Biquad در اختیار قرار دارد.
همچنین بخش اکولایزر ورودی دارای ۱۲ فیلتر Biquad به همراه امکان تنظیم تأخیر است.
پارامترهای مهم اکولایزر
Frequency: فرکانس مرکزی یا فرکانس مرتبط با فیلتر.
Gain: میزان تقویت یا تضعیف برحسب دسی‌بل.
Q: عامل کیفیت فیلتر که در بسیاری از انواع EQ، پهنای ناحیه تحت تأثیر را تعیین می‌کند.
به کمک این ابزارها می‌توان پاسخ فرکانسی سیستم را با دقت بیشتری اصلاح کرد.
برای مثال، اگر در اندازه‌گیری آکوستیکی مشخص شود یک بلندگو در محدوده خاصی دارای پیک شدید است، می‌توان با یک فیلتر مناسب آن را کنترل کرد.
نکته مهم این است که تمام افت‌وخیزهای پاسخ فرکانسی را نباید با افزایش یا کاهش Gain اصلاح کرد.
برخی افت‌های عمیق ناشی از تداخل فاز و حذف آکوستیکی هستند و افزایش اکولایزر ممکن است تنها باعث مصرف هد‌روم و افزایش فشار روی بلندگو شود.
Time Alignment؛ ایجاد استیج صوتی دقیق
در کابین خودرو، فاصله بلندگوهای سمت چپ و راست تا گوش راننده معمولاً برابر نیست.
به همین دلیل صدای بلندگوهای نزدیک‌تر زودتر به محل شنیدن می‌رسد.
پردازشگر DSP با اعمال تأخیر زمانی مناسب به کانال‌ها می‌تواند اختلاف زمان رسیدن صدا را جبران کند.
در Audison AF C8.14 bit امکان تنظیم فاصله در محدوده صفر تا ۵۱۰ سانتی‌متر و تأخیر زمانی تا ۱۵ میلی‌ثانیه وجود دارد.
این تنظیمات برای بهبود موقعیت تصویر صوتی و ایجاد استیج جلوی خودرو اهمیت دارند.
بااین‌حال، تایم الاینمنت دقیق فقط واردکردن فاصله فیزیکی بلندگو تا راننده نیست.
محل آکوستیکی مؤثر هر بلندگو، پاسخ کراس‌اوور و رفتار فاز آن نیز روی زمان رسیدن انرژی صوتی تأثیر می‌گذارند.
در سیستم‌های حرفه‌ای استفاده از اندازه‌گیری آکوستیکی نتیجه دقیق‌تری نسبت به تنظیم صرفاً بر اساس متر ایجاد می‌کند.
کنترل فاز و All-Pass Filter
اختلاف فاز بین بلندگوها می‌تواند باعث تقویت یا حذف ناخواسته برخی فرکانس‌ها شود.
این مشکل به‌خصوص در محدوده اتصال ووفر و توییتر یا ووفر و ساب‌ووفر اهمیت دارد.
AF C8.14 bit امکان معکوس‌کردن قطبیت خروجی‌ها و استفاده از فیلترهای All-Pass را فراهم می‌کند.
تغییر قطبیت صفر یا ۱۸۰ درجه، سیگنال را معکوس می‌کند.
فیلتر All-Pass نیز برای تغییر پاسخ فاز در محدوده‌های مشخص بدون تغییر ایده‌آل دامنه پاسخ فرکانسی طراحی شده است.
این امکانات در هماهنگ‌سازی آکوستیکی بلندگوها بسیار کاربردی هستند؛ اما تنظیم آنها باید مبتنی بر اندازه‌گیری و بررسی نتیجه باشد.
RTA؛ مشاهده و تحلیل سیگنال
RTA یا Real-Time Analyzer ابزاری برای بررسی توزیع انرژی سیگنال در فرکانس‌های مختلف است.
در bit Drive امکان تحلیل الکتریکی ورودی و خروجی وجود دارد.
به کمک Electrical RTA می‌توان رفتار سیگنال پخش فابریک را پیش از اتصال نهایی و تنظیم بلندگوها ارزیابی کرد.
برای مثال می‌توان بررسی کرد:
آیا سیگنال ورودی واقعاً فول‌رنج است؟
آیا روی خروجی فابریک HPF یا LPF اعمال شده است؟
آیا فرکانس‌های مشخصی تقویت یا تضعیف شده‌اند؟
آیا برای بازسازی سیگنال به ترکیب چند ورودی نیاز داریم؟
باید میان Electrical RTA و اندازه‌گیری آکوستیکی تفاوت قائل شد.
Electrical RTA رفتار سیگنال الکتریکی را نشان می‌دهد، اما برای مشاهده پاسخ واقعی بلندگوها در کابین باید از میکروفون اندازه‌گیری و روش مناسب استفاده کرد.
ACCORDO 2.0؛ تنظیم خودکار پیشرفته سیستم
یکی از امکانات قابل‌توجه نسخه‌های جدید نرم‌افزار bit Drive، سیستم کالیبراسیون خودکار ACCORDO 2.0 است.
این فناوری برای کمک به تنظیم حرفه‌ای سیستم صوتی توسعه پیدا کرده است.
ACCORDO با استفاده از داده‌های اندازه‌گیری آکوستیکی می‌تواند بخش‌هایی مانند تأخیر زمانی، سطح خروجی و اکولایزر بلندگوها را تنظیم کند.
در فرآیند تنظیم، میکروفون اندازه‌گیری سازگار در محل شنیدن قرار می‌گیرد و نرم‌افزار پاسخ بلندگوها را تحلیل می‌کند.
سپس تنظیمات را بر اساس اهداف انتخاب‌شده انجام می‌دهد.
نسخه ۲ این سیستم بهبودهایی در مدیریت سطح اندازه‌گیری، مقاومت در برابر نویز محیط، هماهنگی ساب‌ووفر و پشتیبانی از میکروفون‌های مختلف ارائه می‌کند.
مزیت ACCORDO این است که فرآیند کالیبراسیون را سریع‌تر و تکرارپذیرتر می‌کند.
بااین‌حال، تنظیم خودکار جایگزین طراحی صحیح سیستم، انتخاب کراس‌اوور محافظتی و بررسی نهایی توسط نصاب حرفه‌ای نیست.
قابلیت UPMIXER؛ ساخت فضای صوتی چندکاناله
یکی دیگر از امکانات نرم‌افزاری bit Drive، پردازش Upmixer است.
در بسیاری از سیستم‌ها، منبع صدا به‌صورت استریوی دوکاناله دریافت می‌شود.
Upmixer می‌تواند از این ورودی، سیگنال‌هایی برای ساختارهای چندکاناله ایجاد کند.
این قابلیت برای استفاده از بلندگوی سنتر، کانال‌های عقب و طراحی فضای صوتی گسترده‌تر کاربرد دارد.
هدف Upmixer افزایش انعطاف‌پذیری در توزیع صدا و ایجاد تصویر صوتی مناسب برای موقعیت‌های مختلف شنیدن است.
البته عملکرد آن با یک فایل صوتی چندکاناله واقعی یکسان نیست و نتیجه به تنظیمات، چینش بلندگوها و محتوای موسیقی وابسته خواهد بود.
حافظه‌های DSP و تنظیمات متفاوت برای رانندگی
یکی از امکانات کاربردی AF C8.14 bit، ذخیره و فراخوانی چند مجموعه تنظیمات پردازشگر است.
در سیستم‌های سازگار می‌توان حداکثر شش حافظه تنظیمات را مدیریت کرد.
برای نمونه می‌توان تنظیمات مختلفی برای شرایط زیر ایجاد کرد:
- رانندگی انفرادی با تمرکز استیج صوتی روی راننده
- شنیدن موسیقی توسط راننده و سرنشین جلو
- تنظیم متعادل‌تر برای تمام سرنشینان
- تنظیمی با سطح ساب‌ووفر متفاوت
- تنظیم مخصوص نوع مشخصی از موسیقی
با استفاده از کنترلرهای سازگار، فراخوانی این تنظیمات بدون بازکردن نرم‌افزار امکان‌پذیر می‌شود.
البته در تمام حافظه‌ها باید محدوده کاری ایمن بلندگوها رعایت شود.
ارتباط با B-CON و پخش موسیقی با کیفیت بالا
Audison B-CON یکی از تجهیزات جانبی اودیسون برای دریافت موسیقی از طریق بلوتوث و ارائه خروجی صوتی باکیفیت است.
در سیستم‌های سازگار، می‌توان از B-CON به‌عنوان منبع صوتی دیجیتال استفاده کرد.
این ساختار برای افرادی مناسب است که قصد دارند بدون وابستگی کامل به کیفیت خروجی آنالوگ پخش فابریک، منبع موسیقی مستقلی در اختیار داشته باشند.
اتصال دیجیتال صحیح، تنظیم سطح صدا و انتخاب منبع مناسب از نکات مهم این نوع نصب هستند.
همچنین در تجهیزات و نسخه‌های سازگار، کنترل یکپارچه سطح صدا می‌تواند از کاهش غیرضروری دقت دیجیتال در مدیریت ولوم جلوگیری کند.
نصب AF C8.14 bit روی سیستم صوتی فابریک خودرو
یکی از کاربردهای مهم این آمپلی‌پروسسور، ارتقای سیستم‌های صوتی فابریک است.
در خودروهایی که تعویض پخش اصلی دشوار یا نامطلوب است، می‌توان در صورت سازگاری سیستم، سیگنال صوتی را از خروجی‌های فابریک دریافت کرد و پس از پردازش، به بلندگوهای جدید ارسال کرد.
اما نصب اصولی در خودروهای جدید صرفاً اتصال چند سیم نیست.
پیش از نصب باید نوع خروجی پخش، سطح ولتاژ، کانال‌بندی، ساختار BTL احتمالی، سیستم‌های هشدار صوتی خودرو و رفتار روشن و خاموش‌شدن تجهیزات بررسی شود.
همچنین استفاده از هارنس مناسب می‌تواند نیاز به بریدن سیم‌کشی اصلی را کاهش دهد.
نباید تصور کرد استفاده از ورودی High-Level یا ART به‌تنهایی به معنی تضمین حفظ گارانتی خودرو است.
حفظ شرایط گارانتی به نوع خودرو، روش نصب، هارنس‌های مورد استفاده و ضوابط شرکت ارائه‌دهنده گارانتی وابسته است.
نمونه چینش یک سیستم اکتیو هشت کاناله
یک نمونه از کانال‌بندی دستگاه می‌تواند به‌صورت زیر باشد:
کانال ۱: توییتر جلو چپ
کانال ۲: توییتر جلو راست
کانال ۳: ووفر جلو چپ
کانال ۴: ووفر جلو راست
کانال ۵: بلندگوی عقب چپ
کانال ۶: بلندگوی عقب راست
کانال ۷ و ۸: کانال‌های تکمیلی سیستم، مانند میدرنج‌ها یا درایورهای دیگر مطابق طراحی
برای راه‌اندازی ساب‌ووفر قدرتمند نیز می‌توان از خروجی پردازش‌شده و یک آمپلی‌فایر مونو خارجی استفاده کرد.
چینش بالا تنها نمونه است و تخصیص نهایی کانال‌ها باید بر اساس تعداد بلندگوها، توان موردنیاز و طراحی سیستم انجام شود.
نکات مهم تغذیه برق و سیم‌کشی
AF C8.14 bit برای کار با ولتاژ تغذیه ۱۱ تا ۱۵ ولت DC طراحی شده است.
فیوز اعلام‌شده دستگاه ۳۵ آمپر است.
برای نصب اصولی باید از کابل برق متناسب با جریان، طول مسیر و افت ولتاژ مجاز استفاده کرد.
فیوز حفاظتی نزدیک منبع تغذیه نیز باید متناسب با ظرفیت کابل و الزامات نصب انتخاب شود.
اتصال زمین باید به نقطه‌ای با مقاومت الکتریکی پایین و اتصال مکانیکی مطمئن انجام شود.
عبور کابل‌ها از لبه‌های تیز، نزدیکی نامناسب به مسیرهای پرخطر یا استفاده از اتصالات ضعیف می‌تواند موجب افت عملکرد و حتی بروز خطر شود.
همچنین دستگاه باید در محلی نصب شود که تهویه کافی داشته باشد و تحت فشار مکانیکی یا رطوبت قرار نگیرد.
آیا می‌توان برق دستگاه را از جعبه فیوز خودرو گرفت؟
این موضوع به ظرفیت مدار، ساختار توزیع برق خودرو، جریان موردنیاز و مجوزهای فنی بستگی دارد.
با توجه به توان و جریان کاری این دستگاه، نباید آن را صرفاً به یک خروجی کم‌ظرفیت ACC یا فیوز عمومی خودرو متصل کرد.
برق اصلی باید از مسیر تأمین توان مناسب و حفاظت‌شده گرفته شود.
در مقابل، فرمان روشن‌شدن دستگاه می‌تواند از طریق روش‌های مجاز مانند REM یا ART مدیریت شود.
تفاوت Audison AF C8.14 bit با AF M8.14 bit
هر دو مدل از خانواده آمپلی‌پروسسورهای Forza هستند و ساختار پردازش ۱۴ کاناله دارند.
تفاوت مهم آنها در قدرت بخش تقویت‌کننده است.
مدل AF C8.14 bit در امپدانس ۴ اهم توان ۶۵ وات RMS برای هر کانال ارائه می‌کند.
در مقابل، مدل AF M8.14 bit در امپدانس ۴ اهم توان ۹۰ وات RMS برای هر کانال ارائه می‌دهد.
بنابراین مدل M برای برخی سیستم‌هایی که به توان تقویت بیشتری نیاز دارند گزینه مناسب‌تری است.
بااین‌حال، قدرت خروجی بالاتر لزوماً به معنی کیفیت صدای بهتر در تمام شرایط نیست.
انتخاب میان این دو مدل باید بر اساس حساسیت بلندگوها، امپدانس، توان موردنیاز، فضای نصب و بودجه انجام شود.
مشخصات فنی کامل Audison AF C8.14 bit
مشخصات آمپلی‌فایر
- برند: Audison
- سری: Forza
- مدل: AF C8.14 bit
- کشور برند: ایتالیا
- تعداد کانال تقویت‌کننده: ۸ کانال
- تعداد کانال پردازش DSP: ۱۴ کانال
- کلاس تقویت‌کننده: D
- توان ۴ اهم: ۸ × ۶۵ وات RMS
- توان ۲ اهم: ۸ × ۱۰۰ وات RMS
- توان بریج ۴ اهم: ۴ × ۲۰۰ وات RMS
- مجموع توان RMS در بار ۲ اهم: ۸۰۰ وات
- حداقل امپدانس بار تک‌کانال: ۲ اهم
- ولتاژ تغذیه: ۱۱ تا ۱۵ ولت DC
- فیوز: ۳۵ آمپر
- راندمان در توان نامی: ۸۱ درصد
- جریان بی‌باری: ۱٫۳ آمپر
- جریان آماده‌به‌کار: ۱ میلی‌آمپر
- اعوجاج THD در شرایط اعلامی: ۰٫۰۵ درصد
- پاسخ فرکانسی در سطح منفی ۱٫۵ دسی‌بل: ۱۰ هرتز تا ۴۲ کیلوهرتز
- ضریب دمپینگ در شرایط اعلامی: ۸۵
- نسبت سیگنال به نویز ورودی آنالوگ: 98.5dBA
- نسبت سیگنال به نویز ورودی اپتیکال: 105dBA
مشخصات پردازشگر دیجیتال
- پردازنده DSP: Analog Devices ADAU1467
- نرخ پردازش داخلی: ۹۶ کیلوهرتز
- عمق پردازش: ۲۴ بیت
- مبدل‌های A/D و D/A: خانواده Analog Devices با مشخصات 24bit/192kHz
- تعداد خروجی‌های پردازش‌شده: ۱۴ کانال
- اکولایزر خروجی: ۱۵ فیلتر Biquad
- اکولایزر ورودی: ۱۲ فیلتر Biquad به همراه Delay
- محدوده کراس‌اوور: ۲۰ هرتز تا ۲۰ کیلوهرتز
- حداکثر شیب کراس‌اوور: ۴۸ دسی‌بل بر اکتاو
- تنظیم فاصله تایم الاینمنت: صفر تا ۵۱۰ سانتی‌متر
- حداکثر تأخیر: ۱۵ میلی‌ثانیه
- کنترل قطبیت: صفر و ۱۸۰ درجه
- پشتیبانی از فیلتر All-Pass: دارد
- تحلیل الکتریکی RTA: دارد
مشخصات ورودی و خروجی
- ورودی High-Level: هشت کانال
- ورودی Low-Level: هشت کانال
- خروجی بلندگوی تقویت‌شده: هشت کانال
- خروجی پردازش‌شده برای آمپلی‌فایر خارجی: شش کانال
- محدوده ورودی High-Level: ۲٫۲ تا ۲۲ ولت RMS
- محدوده حساسیت Low-Level: ۰٫۶ تا ۶ ولت RMS
- ورودی دیجیتال اصلی: Optical S/PDIF
- حداکثر نرخ ورودی اپتیکال اصلی: 24bit/192kHz
- کارت توسعه دیجیتال: F2O اختیاری
- نرخ ورودی دیجیتال افزوده‌شده: حداکثر 24bit/96kHz
- اتصال به کامپیوتر: Micro USB
- نرم‌افزار تنظیم: Audison bit Drive
- پورت کنترلر خارجی: DRCC
- ارتباط تجهیزات سازگار اودیسون: ADC
- قابلیت روشن‌شدن خودکار: ART
- ورودی‌ها و خروجی‌های فرمان سیمی: CTRL
- پشتیبانی از تجهیزات یکپارچه‌سازی سازگار: بسته به رابط و خودرو
ابعاد و شرایط کاری
- طول: ۲۰۰ میلی‌متر
- عرض: ۱۳۴ میلی‌متر
- ارتفاع: ۴۷ میلی‌متر
- دمای محیط کاری اعلام‌شده: صفر تا ۵۵ درجه سانتی‌گراد
- سیستم‌عامل نرم‌افزار: Windows 10 و Windows 11
چه کسانی باید Audison AF C8.14 bit را انتخاب کنند؟
این آمپلی‌پروسسور برای افرادی مناسب است که تنها به دنبال افزایش بلندی صدا نیستند و می‌خواهند کنترل دقیق‌تری روی عملکرد سیستم صوتی خودرو داشته باشند.
برای علاقه‌مندان به صدای باکیفیت، مهم‌ترین مزیت دستگاه امکان تنظیم مستقل بلندگوها و ایجاد استیج صوتی دقیق است.
برای نصابان حرفه‌ای، امکانات اصلاح سیگنال فابریک، میکسر ورودی، تحلیل الکتریکی و نرم‌افزار قدرتمند bit Drive اهمیت زیادی دارند.
برای خودروهای مدرن، امکان دریافت ورودی High-Level و استفاده از تجهیزات یکپارچه‌سازی سازگار، انعطاف مناسبی فراهم می‌کند.
در مقابل، اگر هدف صرفاً راه‌اندازی دو بلندگوی ساده با کمترین هزینه باشد، احتمالاً بسیاری از قابلیت‌های این دستگاه استفاده نخواهند شد و انتخاب یک آمپلی‌فایر ساده‌تر اقتصادی‌تر خواهد بود.
جمع‌بندی نهایی
Audison Forza AF C8.14 bit یکی از آمپلی‌پروسسورهای حرفه‌ای اودیسون برای طراحی و اجرای سیستم‌های صوتی کیفیتی خودرو است.
ترکیب ۸ کانال تقویت‌کننده کلاس D، توان مجموع ۸۰۰ وات RMS در ۲ اهم، پردازشگر دیجیتال ۱۴ کاناله با نرخ ۹۶ کیلوهرتز، شش خروجی پردازش‌شده و نرم‌افزار پیشرفته bit Drive باعث شده این محصول امکانات گسترده‌ای در اختیار نصاب قرار دهد.
پشتیبانی از ورودی‌های آنالوگ و دیجیتال، اصلاح سیگنال سیستم فابریک، تایم الاینمنت، اکولایزر حرفه‌ای، کراس‌اوورهای متنوع، کنترل فاز و تنظیمات خودکار ACCORDO از مهم‌ترین ویژگی‌های آن هستند.
اما نکته اساسی این است که کیفیت نهایی چنین دستگاهی بیشتر از آنکه به اعداد روی کاغذ وابسته باشد، به طراحی صحیح سیستم و کیفیت تنظیمات بستگی دارد.
یک آمپلی‌پروسسور حرفه‌ای زمانی توانایی واقعی خود را نشان می‌دهد که بلندگوها به‌درستی انتخاب شده باشند، مسیر سیگنال سالم باشد، کراس‌اوورها اصولی تنظیم شوند و پاسخ صوتی خودرو با ابزار مناسب اندازه‌گیری شود.
فروشگاه سیستم صوتی مهدی‌زاده با تمرکز بر تجهیزات حرفه‌ای و نصب تخصصی سیستم صوتی خودرو، امکان مشاوره برای انتخاب آمپلی‌فایر، پردازشگر DSP، بلندگوها و طراحی سیستم‌های کیفیتی و اکتیو را فراهم می‌کند.
برای دریافت اطلاعات بیشتر، استعلام قیمت و مشاوره درباره Audison Forza AF C8.14 bit با شماره‌های زیر تماس بگیرید.
تلفن: 02166750623
تلفن: 02166750624
فروشگاه سیستم صوتی خودرو مهدی‌زاده
گفت‌وگو درباره این نوشته
تجربه و دیدگاه خود را با دیگر خوانندگان به اشتراک بگذارید.
اولین نفری باشید که درباره این نوشته نظر می‌دهد.
