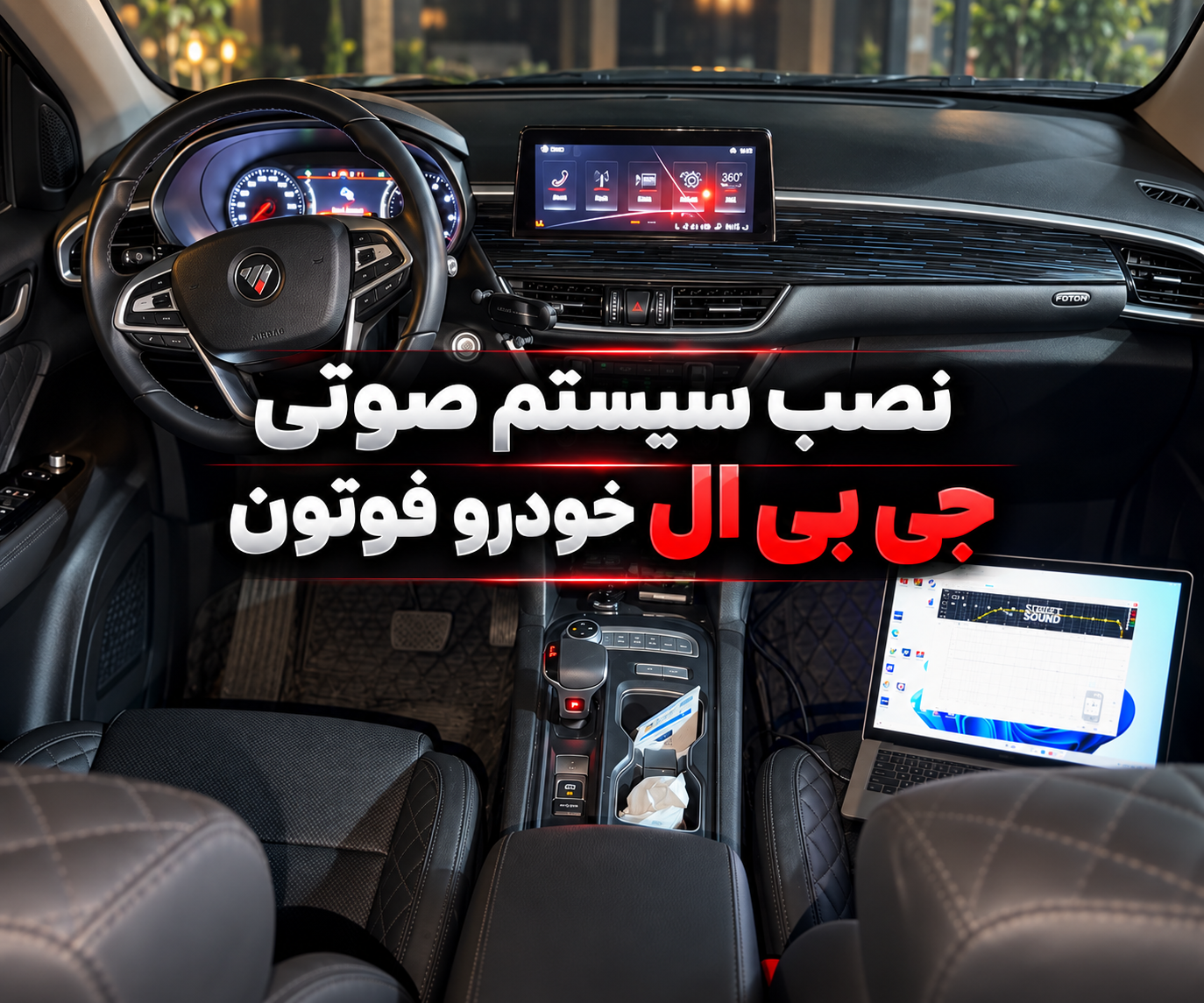

نصب سیستم صوتی فوتون
نصب سیستم صوتی کیفیتی روی فوتون با JBL، Phoenix Gold و پردازشگر DSP
ارتقای حرفه‌ای سیستم صوتی فوتون با تمرکز بر شفافیت، تفکیک و دقت صدا
در این پروژه، سیستم صوتی خودروی فوتون با استفاده از مجموعه‌ای از تجهیزات حرفه‌ای ارتقا پیدا کرد. هدف اصلی از اجرای این سیستم، صرفاً افزایش بلندی صدا نبود؛ بلکه دستیابی به صدایی باکیفیت، شفاف، تفکیک‌شده و متعادل در فضای کابین خودرو در اولویت قرار داشت.
برای رسیدن به این هدف، از کامپوننت و کواکسیال‌های سری Club SQ شرکت JBL، آمپلی‌فایر شش کاناله Phoenix Gold، پردازشگر دیجیتال صدای Street Sound و متریال دمپینگ STP استفاده شد.
این ترکیب امکان تقویت مناسب بلندگوها، مدیریت دقیق سیگنال صوتی و کاهش ارتعاشات ناخواسته بدنه را فراهم می‌کند.
هزینه اجرای این پروژه در زمان نصب، حدود ۲۳۰ میلیون تومان بوده است.
تجهیزات استفاده‌شده در پروژه
| تجهیزات | مدل |
|---|---|
| کامپوننت | JBL Club 64CSQ |
| کواکسیال | JBL Club 64SQ |
| آمپلی‌فایر | Phoenix Gold GX1200.6 |
| پردازشگر صدا | Street Sound DSP |
| دمپینگ و عایق‌کاری | STP |
کامپوننت JBL Club 64CSQ؛ بازتولید دقیق جزئیات موسیقی
برای بخش اصلی بازتولید صدا، کامپوننت JBL Club 64CSQ انتخاب شد. این محصول از سری Club SQ جی‌بی‌ال است که با هدف ارائه کیفیت صدای بالا و بازتولید دقیق موسیقی طراحی شده است.
این کامپوننت دوطرفه از یک ووفر ۶.۵ اینچی با صفحه فیبر کربنی و یک توییتر گنبدی ابریشمی بهره می‌برد.
استفاده از فیبر کربن در ساختار ووفر به افزایش سختی صفحه و کنترل بهتر تغییر شکل آن هنگام حرکت کمک می‌کند. نتیجه این طراحی، بازتولید دقیق‌تر فرکانس‌های میانی و پایین در محدوده عملکرد بلندگو است.
فناوری اختصاصی Plus One شرکت JBL نیز با افزایش سطح مؤثر مخروط بلندگو، به بهبود جابه‌جایی هوا و عملکرد فرکانس‌های پایین کمک می‌کند.
در بخش فرکانس‌های بالا، توییتر ابریشمی Edge-Driven وظیفه بازتولید جزئیات موسیقی را بر عهده دارد. این طراحی برای ارائه پاسخ فرکانسی گسترده و کنترل‌شده، بدون ایجاد صدای بیش‌ازحد تیز، توسعه یافته است.
مشخصات فنی JBL Club 64CSQ
| ویژگی | مشخصات |
|---|---|
| ساختار | کامپوننت دوطرفه |
| اندازه ووفر | ۶.۵ اینچ |
| توان مداوم | ۹۵ وات RMS |
| حداکثر توان | ۲۸۵ وات |
| امپدانس اسمی | ۳ اهم |
| حساسیت | ۹۳ دسی‌بل در ۲.۸۳ ولت |
| پاسخ فرکانسی | ۴۸ تا ۲۱٬۰۰۰ هرتز |
| جنس صفحه ووفر | فیبر کربن |
| توییتر | گنبد ابریشمی Edge-Driven |
| فناوری اختصاصی | Plus One |
از دیگر ویژگی‌های این کامپوننت می‌توان به کراس‌اوور پسیو مستقل و امکان نصب توییتر در موقعیت‌های مختلف اشاره کرد.
در سیستم‌های کیفیتی، انتخاب محل نصب و زاویه توییتر اهمیت زیادی دارد؛ زیرا می‌تواند بر تصویر صوتی، شفافیت فرکانس‌های بالا و موقعیت شنیداری خواننده تأثیر بگذارد.
کواکسیال JBL Club 64SQ؛ هماهنگی صوتی با کامپوننت‌های اصلی
برای تکمیل سیستم، بلندگوهای کواکسیال JBL Club 64SQ انتخاب شدند.
یکی از مزایای استفاده از این مدل در کنار کامپوننت 64CSQ، قرار گرفتن هر دو محصول در خانواده Club SQ و شباهت آن‌ها از نظر متریال و طراحی صوتی است.
این هماهنگی به ایجاد شخصیت صوتی نزدیک‌تر میان بلندگوها کمک می‌کند و امکان دستیابی به صدایی متعادل‌تر را در مرحله تنظیم فراهم می‌سازد.
کواکسیال 64SQ نیز از ووفر فیبر کربنی با طراحی Plus One و توییتر گنبدی ابریشمی Edge-Driven استفاده می‌کند.
همچنین قابلیت تنظیم سطح خروجی توییتر در دو وضعیت صفر و مثبت ۳ دسی‌بل، انعطاف بیشتری برای تطبیق صدای فرکانس‌های بالا با شرایط نصب فراهم می‌کند.
مشخصات فنی JBL Club 64SQ
| ویژگی | مشخصات |
|---|---|
| نوع بلندگو | کواکسیال دوطرفه |
| سایز | ۶.۵ اینچ |
| توان مداوم | ۷۵ وات RMS |
| حداکثر توان | ۲۲۵ وات |
| امپدانس | ۳ اهم |
| حساسیت | ۹۳ دسی‌بل در ۲.۸۳ ولت |
| پاسخ فرکانسی | ۴۸ تا ۲۱٬۰۰۰ هرتز |
| جنس صفحه | فیبر کربن |
| جنس توییتر | ابریشمی |
| تنظیم توییتر | ۰ و ۳+ دسی‌بل |
ترکیب کامپوننت و کواکسیال‌های این سری، علاوه بر افزایش کیفیت پخش موسیقی، امکان ایجاد پوشش صوتی مناسب‌تر در فضای کابین فوتون را فراهم می‌کند.
آمپلی‌فایر شش کاناله Phoenix Gold GX1200.6؛ قدرت بالا همراه با کنترل صدا
یکی از مهم‌ترین تجهیزات این پروژه، آمپلی‌فایر شش کاناله Phoenix Gold GX1200.6 است.
این آمپلی‌فایر از سری GX فونیکس گلد و دارای مدار تقویت‌کننده Class D است. طراحی شش کاناله دستگاه امکان راه‌اندازی مجموعه‌های مختلف بلندگو و توسعه سیستم صوتی را فراهم می‌کند.
برخلاف تصور عمومی، نقش آمپلی‌فایر در یک سیستم کیفیتی تنها افزایش بلندی صدا نیست؛ بلکه تأمین توان کافی و حفظ کنترل سیگنال در محدوده کاری مناسب نیز اهمیت بالایی دارد.
در صورت انتخاب صحیح آمپلی‌فایر و تنظیم اصولی سطح ورودی، بلندگوها می‌توانند با اعوجاج کمتر ناشی از کلیپ‌شدن تقویت‌کننده در حجم صدای بالا فعالیت کنند.
مشخصات فنی Phoenix Gold GX1200.6
| ویژگی | مشخصات |
|---|---|
| تعداد کانال | ۶ کانال |
| کلاس آمپلی‌فایر | Class D |
| توان در ۴ اهم | ۶ × ۱۲۵ وات RMS |
| توان در ۲ اهم | ۶ × ۲۰۰ وات RMS |
| توان بریج در ۴ اهم | ۳ × ۴۰۰ وات RMS |
| حداکثر مجموع توان نامی در ۲ اهم | ۱۲۰۰ وات RMS |
| پاسخ فرکانسی | ۱۰ تا ۴۰٬۰۰۰ هرتز |
| نسبت سیگنال به نویز | بیش از ۱۰۰ دسی‌بل |
| محدوده حساسیت ورودی | ۰.۴ تا ۱۰ ولت |
| کراس‌اوور داخلی | HPF / LPF / Full |
| محدوده کراس‌اوور | ۴۰ تا ۵۰۰ هرتز |
| شیب کراس‌اوور داخلی | ۱۲ دسی‌بل بر اکتاو |
| ابعاد | ۳۴۴ × ۱۶۵ × ۵۱.۵ میلی‌متر |
توان نامی ذکرشده توسط سازنده در ولتاژ ۱۴.۴ ولت و با اعوجاج کمتر از یک درصد اندازه‌گیری شده است.
از ویژگی‌های مهم این مدل می‌توان به قابلیت بریج‌کردن کانال‌ها، تنظیم کراس‌اوور، ورودی قابل تنظیم و مدارهای حفاظتی در برابر اتصال کوتاه، افزایش دما و شرایط نامناسب امپدانس اشاره کرد.
چرا آمپلی‌فایر شش کاناله برای این پروژه انتخاب مناسبی است؟
وجود شش کانال تقویت صدا، انعطاف بالایی برای طراحی و مدیریت سیستم ایجاد می‌کند.
همچنین امکان استفاده از توان خروجی مناسب برای بلندگوهای JBL وجود دارد؛ البته تنظیم گین، تطبیق توان خروجی و رعایت محدودیت‌های حرارتی بلندگوها در چنین سیستمی ضروری است.
آمپلی‌فایر GX1200.6 به دلیل برخورداری از توان مناسب و طراحی شش کاناله، گزینه‌ای قابل‌توجه برای سیستم‌های کیفیتی و ترکیبی محسوب می‌شود.
پردازشگر Street Sound DSP؛ بخش کلیدی تنظیم کیفیت صدا
در بسیاری از سیستم‌های صوتی خودرو، حتی استفاده از بلندگوها و آمپلی‌فایرهای گران‌قیمت نیز به‌تنهایی تضمین‌کننده صدای ایده‌آل نیست.
فضای داخلی خودرو از نظر آکوستیکی محیط پیچیده‌ای است. فاصله متفاوت بلندگوها تا شنونده، بازتاب صدا از شیشه‌ها و داشبورد، جنس تودری‌ها و موقعیت نامتقارن راننده، همگی می‌توانند بر نتیجه نهایی تأثیر بگذارند.
به همین دلیل، استفاده از پردازشگر دیجیتال صدا یا DSP در سیستم‌های کیفیتی اهمیت زیادی دارد.
در پروژه فوتون، پردازشگر Street Sound برای فراهم‌کردن امکان مدیریت و بهینه‌سازی سیگنال صوتی در نظر گرفته شده است.
اکولایزر دیجیتال (Equalizer)
یکی از کاربردهای مهم DSP، اصلاح پاسخ فرکانسی سیستم است.
با استفاده از اکولایزر می‌توان افزایش یا کاهش بیش‌ازحد برخی فرکانس‌ها را کنترل کرد و تعادل مناسب‌تری میان بیس، میدرنج و فرکانس‌های بالا ایجاد کرد.
هدف از این تنظیم، صرفاً تقویت فرکانس‌های پایین یا بالا نیست؛ بلکه رسیدن به پاسخ صوتی متعادل، با جزئیات مناسب و بدون ایجاد خستگی شنیداری است.
تنظیم تأخیر زمانی (Time Alignment)
در خودرو، فاصله بلندگوهای چپ و راست تا موقعیت راننده یکسان نیست. همین اختلاف فاصله می‌تواند باعث شود صدا از یک سمت زودتر به گوش برسد.
قابلیت Time Alignment با اعمال تأخیر حساب‌شده به کانال‌های صوتی، به هماهنگ‌سازی زمان رسیدن صدا کمک می‌کند.
در صورت تنظیم صحیح، این قابلیت می‌تواند باعث بهبود تصویر استریو و موقعیت‌یابی صدای خواننده و سازها شود.
تنظیم کراس‌اوور دیجیتال
در یک سیستم صوتی حرفه‌ای، هر درایور باید فرکانس‌هایی متناسب با محدوده عملکرد خود دریافت کند.
تنظیم کراس‌اوور کمک می‌کند فرکانس‌های نامناسب از مسیر بلندگوها حذف شوند و تقسیم فرکانسی میان درایورها با دقت بیشتری انجام شود.
این موضوع علاوه بر تأثیر بر کیفیت صدا، در محافظت از بلندگوها در برابر دریافت سیگنال نامناسب نیز اهمیت دارد.
تنظیم سطح صدا و بالانس کانال‌ها
در سیستم‌های کیفیتی، بالانس صحیح بلندگوها نقش مهمی در ایجاد تصویری طبیعی و هماهنگ از موسیقی دارد.
پردازشگر DSP امکان کنترل سطح خروجی کانال‌ها و تنظیم مناسب آن‌ها را فراهم می‌کند تا صدای یک بلندگو به‌صورت نامتناسب بر بخش‌های دیگر غلبه نکند.
نکته مهم: کیفیت نهایی DSP به مدل دستگاه، نحوه سیم‌کشی، تعداد کانال‌های مورد استفاده و مهم‌تر از همه، تنظیم تخصصی سیستم بستگی دارد.
دمپینگ STP؛ کنترل ارتعاشات و بهبود شرایط آکوستیکی خودرو
در کنار انتخاب بلندگو و آمپلی‌فایر، یکی دیگر از مراحل مهم ارتقای سیستم صوتی خودرو، استفاده از دمپینگ است.
در این پروژه از متریال STP برای کنترل ارتعاشات ناخواسته و بهبود شرایط آکوستیکی بخش‌های موردنظر استفاده شده است.
هنگام پخش موسیقی، به‌ویژه در فرکانس‌های پایین، حرکت ووفر می‌تواند باعث ایجاد ارتعاش در ورق‌های فلزی و قطعات پلاستیکی خودرو شود.
این ارتعاشات ممکن است به شکل صدای اضافه، لرزش تودری یا تشدید ناخواسته برخی فرکانس‌ها شنیده شوند.
استفاده صحیح از متریال دمپینگ به کاهش این مشکلات کمک می‌کند.
مزایای استفاده از STP
- کاهش ارتعاشات ناخواسته ورق‌های فلزی و پنل‌ها
- کاهش احتمال ایجاد صدای اضافه هنگام پخش موسیقی
- کمک به بهبود عملکرد بلندگوهای نصب‌شده در درب
- کنترل بهتر رزونانس‌های مزاحم
- بهبود شرایط آکوستیکی محل نصب بلندگو
باید توجه داشت که دمپینگ ارتعاشی با عایق‌کاری کامل صدای محیط متفاوت است. میزان کاهش صدای جاده و محیط بیرون، به نوع متریال، پوشش اجراشده و ساختار خودرو بستگی دارد.
اهمیت هماهنگی تجهیزات در سیستم صوتی فوتون
یکی از اصول مهم در طراحی یک سیستم صوتی کیفیتی، انتخاب تجهیزات هماهنگ با یکدیگر است.
در این پروژه، انتخاب بلندگوهای JBL Club SQ باعث ایجاد هماهنگی مناسب از نظر طراحی و مشخصات فنی میان کامپوننت و کواکسیال‌ها شده است.
از طرف دیگر، آمپلی‌فایر Phoenix Gold GX1200.6 توان کافی و انعطاف لازم را برای تقویت سیستم فراهم می‌کند.
پردازشگر Street Sound نیز امکان بهینه‌سازی سیگنال صوتی را متناسب با محدودیت‌های آکوستیکی کابین در اختیار نصاب قرار می‌دهد.
در نهایت، استفاده از متریال STP به کاهش تأثیر ارتعاشات ناخواسته بدنه کمک می‌کند.
ترکیب این تجهیزات با نصب اصولی، سیم‌کشی استاندارد، تنظیم دقیق گین و کنترل صحیح فرکانس‌ها، پایه مناسبی برای دستیابی به یک سیستم صوتی باکیفیت ایجاد می‌کند.
تفاوت این سیستم با یک سیستم صوتی معمولی چیست؟
در بسیاری از ارتقاهای اقتصادی سیستم صوتی، تمرکز اصلی بر تعویض بلندگوهای فابریک و افزایش توان پخش است.
اما در یک سیستم کیفیتی، موضوع فراتر از افزایش بلندی صداست.
در چنین مجموعه‌ای، مواردی مانند پاسخ فرکانسی متعادل، تفکیک سازها، موقعیت صدای خواننده، کنترل اعوجاج، هماهنگی بلندگوها و کیفیت تنظیمات اهمیت بیشتری دارند.
به همین دلیل، استفاده هم‌زمان از بلندگوهای کیفیتی، آمپلی‌فایر مستقل، پردازشگر دیجیتال و دمپینگ می‌تواند نتیجه متفاوتی نسبت به یک ارتقای ساده ایجاد کند.
البته کیفیت نهایی تنها به مشخصات درج‌شده روی محصولات وابسته نیست و به نحوه نصب و تنظیم نیز بستگی مستقیم دارد.
جمع‌بندی پروژه نصب سیستم صوتی فوتون
در این پروژه از مجموعه‌ای از محصولات باکیفیت و شناخته‌شده برای ارتقای سیستم صوتی خودروی فوتون استفاده شد.
کامپوننت JBL Club 64CSQ برای بازتولید دقیق‌تر فرکانس‌های مختلف و ارائه جزئیات موسیقی، کواکسیال JBL Club 64SQ برای تکمیل پوشش صوتی، آمپلی‌فایر Phoenix Gold GX1200.6 برای تقویت صدا و پردازشگر Street Sound برای مدیریت سیگنال در نظر گرفته شدند.
متریال دمپینگ STP نیز به‌عنوان بخش مکمل نصب، در کنترل ارتعاشات ناخواسته نقش دارد.
این ترکیب برای افرادی مناسب است که به‌دنبال سیستم صوتی با رویکرد کیفیت، وضوح و تفکیک بالا هستند و صرفاً افزایش قدرت صدا را هدف قرار نمی‌دهند.
هزینه پروژه و شرایط پرداخت
هزینه این سیستم صوتی به همراه اجرای پروژه در زمان نصب، حدود ۲۳۰ میلیون تومان بوده است.
با توجه به نوسان قیمت تجهیزات، هزینه اجرای پروژه‌های مشابه بر اساس قیمت روز محاسبه می‌شود.
شرایط خرید چکی و پرداخت اقساطی نیز برای مشتریان برقرار است.
برای دریافت مشاوره تخصصی، انتخاب تجهیزات متناسب با خودرو و بودجه و اطلاع از شرایط خرید، با مجموعه ما در ارتباط باشید.
