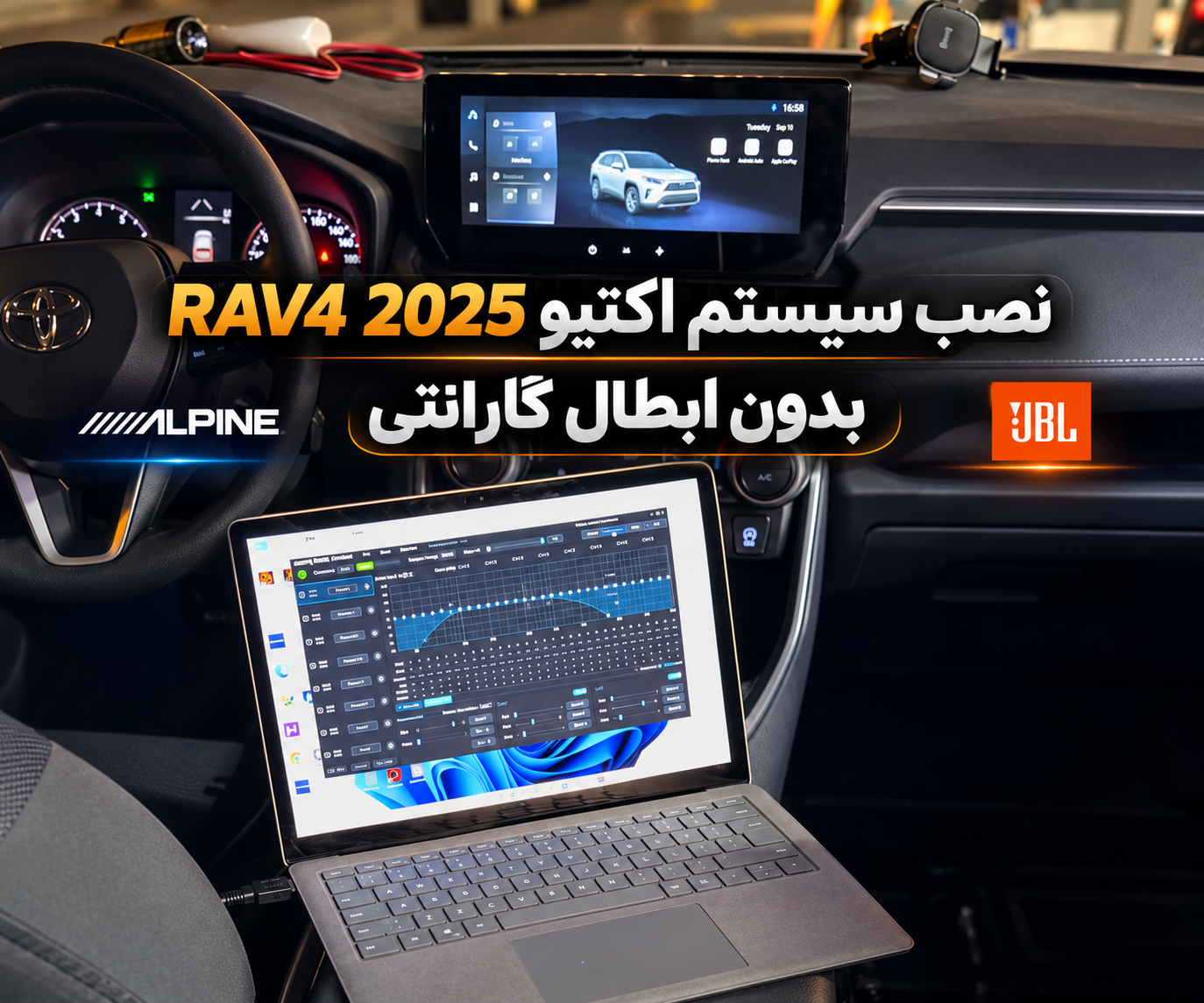

نصب سیستم صوتی اکتیو راو۴ ۲۰۲۵ بدون ابطال گارانتی

نصب سیستم صوتی اکتیو روی تویوتا RAV4 مدل 2025 | ارتقای حرفه‌ای با JBL و Alpine و حفظ ساختار فابریک خودرو

ارتقای کیفیت صدای تویوتا راو۴ ۲۰۲۵ با کامپوننت‌های سری Club SQ جی‌بی‌ال و آمپلی‌پروسسور ۸ کاناله آلپاین، بدون سیم‌کشی مستقیم از سر باتری

تویوتا RAV4 یکی از شاسی‌بلندهای محبوب و باکیفیت ژاپنی است؛ خودرویی که در کنار امکانات رفاهی، طراحی مدرن و کیفیت ساخت مناسب، قابلیت ارتقای سیستم صوتی را نیز دارد.

در این پروژه، هدف ما تنها افزایش بلندی صدا نبود؛ بلکه قصد داشتیم یک سیستم صوتی دقیق، شفاف، متعادل و با تفکیک مناسب ایجاد کنیم، بدون آنکه ظاهر فابریک داشبورد یا ساختار اصلی تجهیزات خودرو دستخوش تغییرات غیرضروری شود.

برای دستیابی به این هدف، ترکیبی از بلندگوهای سری SQ برند JBL و آمپلی‌فایر مجهز به پردازشگر دیجیتال صدای Alpine انتخاب شد. مهم‌ترین ویژگی پروژه، اجرای سیستم جلو به‌صورت اکتیو (Active) و امکان تنظیم مستقل بخش‌های مختلف صدا، به‌ویژه توییترهاست.

تجهیزات استفاده‌شده در این پروژه

• بلندگوهای جلو: کامپوننت JBL Club 64CSQ
• بلندگوهای عقب: کواکسیال JBL Club 64SQ
• آمپلی‌فایر و پردازشگر صدا: Alpine PXE-R80-8
• نوع سیستم: اکتیو برای بلندگوهای جلو، همراه با پردازش دیجیتال صدا
• منبع صوتی: پخش و مانیتور فابریک تویوتا
• روش تغذیه: بدون اجرای کابل برق مستقیم از سر باتری
• رویکرد نصب: حفظ تجهیزات اصلی، اتصالات و ظاهر فابریک خودرو

کامپوننت JBL Club 64CSQ؛ صدایی دقیق برای استیج جلوی راو۴

برای بلندگوهای جلوی تویوتا راو۴ از کامپوننت دوطرفه JBL Club 64CSQ استفاده شده است؛ محصولی از سری Sound Quality برند جی‌بی‌ال که با هدف دستیابی به صدایی دقیق، شفاف و موزیکال طراحی شده است.

این کامپوننت دارای ووفر ۶.۵ اینچی با صفحه کربن‌فایبر است. ساختار کربن‌فایبر به دلیل استحکام مناسب در برابر وزن، به کنترل حرکت دیافراگم و کاهش تغییرشکل آن کمک می‌کند.

JBL همچنین در این محصول از فناوری اختصاصی Plus One™ استفاده کرده است. این طراحی با افزایش سطح مؤثر دیافراگم در ابعاد مشخص بلندگو، به جابه‌جایی هوای بیشتر و تقویت عملکرد فرکانس‌های پایین کمک می‌کند.

یکی دیگر از ویژگی‌های مهم این کامپوننت، توییتر ابریشمی با ساختار Edge-Driven است. این توییتر برای بازتولید فرکانس‌های بالا با جزئیات مناسب و پاسخ نرم‌تر طراحی شده تا صدای وکال، سازهای زهی و جزئیات موسیقی وضوح بیشتری داشته باشند.

مشخصات فنی JBL Club 64CSQ

انتخاب این کامپوننت برای جلوی خودرو به‌دلیل توانایی آن در بازتولید دقیق صدا، حساسیت مناسب و امکان بهره‌گیری از تنظیمات پیشرفته DSP انجام شد.

کواکسیال JBL Club 64SQ؛ تکمیل صدای کابین در قسمت عقب

برای قسمت عقب خودرو از یک جفت کواکسیال JBL Club 64SQ استفاده کردیم.

این بلندگو نیز از سری Club SQ جی‌بی‌ال است و از نظر طراحی و شخصیت صوتی، هماهنگی مناسبی با کامپوننت جلوی خودرو دارد.

در این مدل هم از صفحه کربن‌فایبر، فناوری Plus One و توییتر ابریشمی Edge-Driven استفاده شده است.

هدف از نصب بلندگوهای عقب، تکمیل پوشش صوتی کابین و فراهم‌کردن تجربه شنیداری مناسب برای سرنشینان عقب است. با تنظیم صحیح سطح صدای بلندگوهای عقب، می‌توان بدون برهم‌زدن تمرکز استیج جلویی، صدایی متعادل در کابین ایجاد کرد.

مشخصات فنی JBL Club 64SQ

استفاده از دو محصول هم‌خانواده JBL در جلو و عقب، بستر مناسبی برای هماهنگ‌سازی پاسخ فرکانسی و شخصیت صوتی سیستم فراهم می‌کند.

آمپلی‌پروسسور Alpine PXE-R80-8؛ مرکز کنترل سیستم صوتی

مهم‌ترین بخش فنی این پروژه، استفاده از آمپلی‌فایر و پردازشگر دیجیتال صدای Alpine PXE-R80-8 است.

این دستگاه دو وظیفه اصلی را هم‌زمان انجام می‌دهد: نخست تقویت سیگنال صوتی برای راه‌اندازی بلندگوها و دوم پردازش دقیق صدا از طریق فناوری DSP.

در بسیاری از سیستم‌های صوتی معمولی، تنظیمات به چند گزینه ساده نظیر Bass و Treble محدود می‌شود؛ اما پردازشگرهای حرفه‌ای امکان کنترل مستقل فرکانس‌ها، سطح خروجی کانال‌ها، کراس‌اوور و زمان رسیدن صدا به شنونده را فراهم می‌کنند.

مشخصات فنی Alpine PXE-R80-8

آمپلی PXE-R80-8 با وجود ابعاد نسبتاً جمع‌وجور، امکاناتی را در اختیار نصاب قرار می‌دهد که برای تنظیم حرفه‌ای سیستم‌های چندکاناله بسیار ارزشمند است.

نصب اکتیو؛ تفاوت اصلی این سیستم با نصب معمولی چیست؟

در سیستم‌های کامپوننت متداول، ووفر و توییتر معمولاً از طریق یک کراس‌اوور پسیو به یک کانال تقویت‌کننده متصل می‌شوند. کراس‌اوور وظیفه تقسیم فرکانس‌ها بین ووفر و توییتر را بر عهده دارد.

اما در این پروژه، بخش جلویی سیستم به‌صورت اکتیو اجرا شده است؛ یعنی ووفرها و توییترهای جلو دارای مسیرهای خروجی مستقل از آمپلی‌پروسسور هستند.

این روش چند مزیت مهم دارد:

۱. تنظیم مستقل توییترها

سطح خروجی، محدوده فرکانسی و تنظیم زمانی هر توییتر را می‌توان مستقل از ووفر تنظیم کرد. این موضوع به‌ویژه در خودروهایی که محل نصب توییتر و ووفر فاصله قابل‌توجهی از یکدیگر دارد، اهمیت زیادی پیدا می‌کند.

۲. کنترل دقیق کراس‌اوور

با استفاده از کراس‌اوور دیجیتال، می‌توان محدوده فعالیت هر بلندگو را متناسب با توانایی آن مشخص کرد. این قابلیت به جلوگیری از ارسال فرکانس‌های نامناسب به توییتر و کاهش اعوجاج کمک می‌کند.

۳. تنظیم Time Alignment

فاصله گوش راننده تا بلندگوهای سمت چپ و راست یکسان نیست. پردازشگر با اعمال تأخیر زمانی مناسب می‌تواند اختلاف زمان رسیدن صدا را جبران کند و تصویر استریو را به موقعیتی متعادل‌تر منتقل کند.

۴. کنترل دقیق پاسخ فرکانسی

اکولایزر ۳۱ باندی DSP امکان اصلاح برخی ناهماهنگی‌های پاسخ فرکانسی ناشی از موقعیت بلندگوها، فضای کابین و بازتاب سطوح داخلی را فراهم می‌کند.

۵. کنترل بهتر استیج صوتی

در یک سیستم اکتیو تنظیم‌شده به‌صورت اصولی، هدف این است که صدای خواننده و سازها به‌جای متمرکزشدن در محل درها، تصویری منسجم‌تر در مقابل شنونده ایجاد کنند.

تنظیم اختصاصی توییترهای JBL با پردازشگر Alpine

یکی از مهم‌ترین مراحل این پروژه، انجام تنظیمات اختصاصی توییترهای جلو بود.

در سیستم صوتی خودرو، توییترها نقش مهمی در بازتولید جزئیات فرکانس‌های بالا و شکل‌گیری تصویر استریو دارند. به همین دلیل، صرفاً نصب یک توییتر باکیفیت برای دستیابی به صدای مطلوب کافی نیست.

با استفاده از پردازشگر Alpine PXE-R80-8، امکان کنترل جداگانه سطح خروجی، کراس‌اوور، اکولایزر و تأخیر زمانی کانال‌های توییتر فراهم شد.

این تنظیمات با هدف دستیابی به صدایی شفاف، طبیعی و متعادل انجام شدند؛ به‌نحوی که جزئیات موسیقی حفظ شود و در عین حال، فرکانس‌های بالا بیش از اندازه برجسته یا خسته‌کننده نباشند.

در کنار توییترها، هماهنگی ووفرهای جلو و بلندگوهای عقب نیز برای دستیابی به یک پاسخ صوتی منسجم مورد توجه قرار گرفت.

ارتقای سیستم صوتی بدون سیم‌کشی مستقیم از سر باتری

یکی از ویژگی‌های مهم این نصب روی تویوتا راو۴ مدل ۲۰۲۵، نحوه تأمین برق تجهیزات است.

در این پروژه، برای آمپلی‌پروسسور آلپاین کابل برق مستقلی از سر باتری خودرو کشیده نشده و نصب با حفظ ساختار فابریک خودرو انجام شده است.

انتخاب مسیر تأمین برق در خودروهای جدید اهمیت زیادی دارد؛ زیرا این خودروها از مجموعه‌ای از ماژول‌های الکترونیکی، سامانه‌های کنترلی و مدارهای محافظتی برخوردار هستند.

در چنین نصب‌هایی، توجه به ظرفیت جریان مدار انتخاب‌شده، سطح مقطع سیم، فیوز محافظ و عملکرد صحیح تجهیزات الکترونیکی ضروری است.

هدف این پروژه، ارتقای کیفیت صدا با حداقل تغییر در ساختار اصلی خودرو بوده است.

حفظ مانیتور فابریک و امکانات اصلی تویوتا RAV4

یکی از اصول اصلی در اجرای این پروژه، حفظ ظاهر فابریک کابین بود.

مانیتور اصلی خودرو در جای خود باقی مانده و سیستم صوتی جدید در کنار تجهیزات اصلی خودرو راه‌اندازی شده است.

به این ترتیب، برای ارتقای کیفیت صدا نیازی به تعویض مانیتور یا نصب پخش غیرفابریک وجود نداشت.

این رویکرد برای دارندگان خودروهای جدیدی که به حفظ اصالت کابین، یکپارچگی تجهیزات و جلوگیری از تغییرات غیرضروری اهمیت می‌دهند، مزیت مهمی محسوب می‌شود.

نتیجه نهایی نصب سیستم صوتی روی راو۴ ۲۰۲۵

در این پروژه، با ترکیب بلندگوهای سری JBL Club SQ و آمپلی‌پروسسور هشت‌کاناله Alpine، یک سیستم صوتی با تمرکز بر کیفیت، تفکیک صدا و تنظیم‌پذیری حرفه‌ای برای تویوتا راو۴ طراحی و اجرا شد.

استفاده از کامپوننت کربن‌فایبر JBL Club 64CSQ برای استیج جلو، کواکسیال JBL Club 64SQ برای عقب و پردازشگر Alpine PXE-R80-8، امکانات مناسبی برای تنظیم دقیق صدای خودرو فراهم کرده است.

ویژگی شاخص این نصب، اجرای اکتیو بلندگوهای جلو و تنظیم مستقل توییترها در کنار حفظ مانیتور و ساختار اصلی کابین است.

این پروژه نشان می‌دهد ارتقای حرفه‌ای سیستم صوتی الزاماً به معنای تغییر ظاهر خودرو، تعویض مانیتور یا اجرای سیم‌کشی مستقیم از سر باتری نیست؛ بلکه انتخاب تجهیزات سازگار، نصب اصولی و تنظیم دقیق DSP می‌تواند بخش مهمی از کیفیت نهایی را تعیین کند.
